ORVALDI Solar OffGrid
_webp.webp)
Переваги продукту:
- Інвертор з чистою синусоїдою - забезпечує чисту та стабільну енергію, що підходить для чутливих електронних пристроїв.
- Універсальна сумісність з акумуляторами - підтримує AGM, FLD (заливний свинцево-кислотний) та користувацькі налаштування, що дозволяє налаштовувати інвертор для різних типів акумуляторів.
- Інтелектуальний РК-дисплей - багатофункціональний РК-дисплей для моніторингу в режимі реального часу і простого налаштування режимів роботи, включаючи вхідну/вихідну напругу, стан акумулятора і параметри зарядки.
- Конфігурація пріоритетного джерела - дозволяє вибирати між режимами «Спочатку сонячна енергія», «Спочатку енергія від електромережі», «Сонячна енергія та енергія від електромережі» та «Тільки сонячна енергія», оптимізуючи використання джерела енергії відповідно до вподобань користувача та умов навколишнього середовища.
- Вбудований сонячний зарядний пристрій - сумісний із сонячними зарядними пристроями PWM та MPPT, що забезпечує ефективне перетворення енергії від сонячних панелей.
- Комунікаційні порти (USB/RS-232) - полегшують моніторинг і керування за допомогою комп'ютерного підключення, покращуючи досвід користувача та управління системою.
Список Застосувань:
- Домашнє резервне живлення
- Малий бізнес та офісне використання
- Системи відновлюваної енергетики
- Віддалене та автономне живлення
- Підтримка промислового обладнання
- Автофургони та човни
- Аварійне живлення
- Електропостачання будівельних майданчиків
- Телекомунікації
- Сільське господарство
DOWNLOAD:
ОПЦІЯ «ВИСОКА ЯКІСТЬ»:
ORVALDI, відповідно до умов страхування, замінить, відремонтує або компенсує вартість виробів ORVALDI та/або підключених до них пристроїв у разі їх пошкодження в результаті перенапруги в електромережі. Максимальна загальна сума компенсації становить 5000 євро (п'ять тисяч євро).
ШІМ-контролер

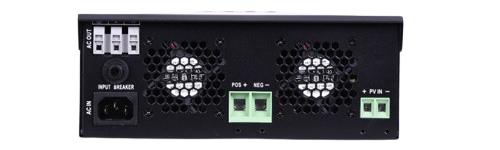

ORVALDI KS1K+ |

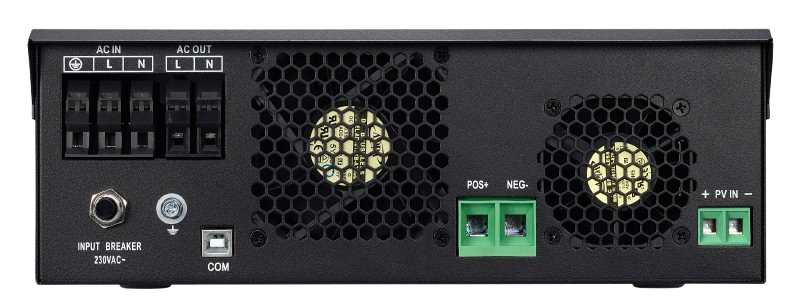

ORVALDI KS3K+ |
 |
 |
 |
 |
Контролер MPPT
ORVALDI MKS5K easy |
ORVALDI MKS5K+ |
ORVALDI MVII5K |
 |
 |
 |
 |
 |
 |
|
|
|
|
Ключові відмінності
Серія ORVALDI OFF-GRID SOLAR пропонує широкий вибір моделей із різною потужністю, що задовольняє різноманітні енергетичні потреби. Кожна модель оснащена різними PV-контролерами, що забезпечують максимальну ефективність у керуванні сонячною енергією. Незалежно від того, чи потрібна вам система з PWM-контролером, чи більш сучасним MPPT-контролером, ORVALDI забезпечує вас потрібним рішенням, з PV-контролерами, потужність яких відповідає ємності пристрою. Від компактних систем на 1000 VA із підтримкою 600 Вт PV до більш потужних одиниць на 5000 VA із підтримкою до 4000 Вт PV, ORVALDI пропонує ідеальне рішення як для малих, так і для масштабних застосувань.
| Модель | Загальна потужність пристрою | Потужність PV | Напруга PV | Напруга акумулятора постійного струму |
| ORVALDI KS1K+ | 1000 VA 1000 Вт |
600 Вт | 15-18 В пост. (PWM) |
12 В пост. |
| ORVALDI KS3K+ | 3000 VA 3000 Вт |
1800 Вт | 30-32 В пост. (PWM) |
24 В пост. |
| ORVALDI MKS5K easy | 5000 VA 5000 Вт |
3000 Вт | 60-115 В пост. (MPPT) |
48 В пост. |
| ORVALDI MKS5K+ | 5000 VA 5000 Вт |
4000 Вт | 60-115 В пост. (MPPT) |
48 В пост. |
| ORVALDI MVII5K | 5000 VA 5000 Вт |
4000 Вт | 120-450 В пост. (MPPT) |
48 В пост. |

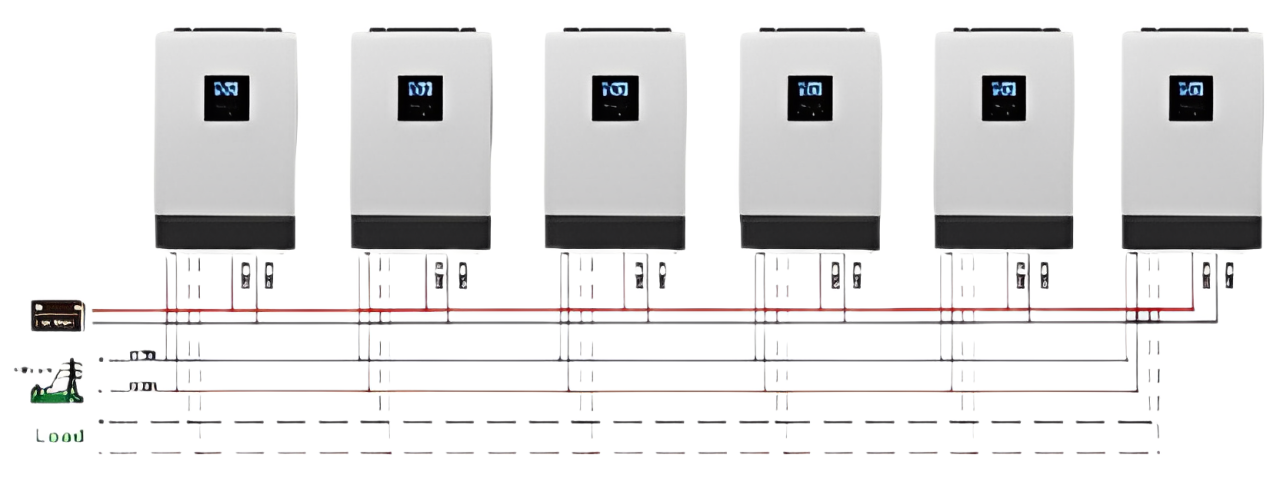

Можливість паралельної роботи* (тільки ORVALDI MKS5K+)
.png)
Однофазна паралельна система
В однофазній конфігурації можна паралельно підключити до чотирьох інверторів. Таке налаштування збільшує загальну вихідну потужність, що робить його ідеальним рішенням, коли потрібна більша потужність для підтримки декількох пристроїв. Це ідеальний варіант для користувачів, яким потрібна масштабована система, здатна рости разом зі зростаючими потребами в енергії.
Трифазна система
Інвертори ORVALDI також можуть бути налаштовані для роботи в трифазній системі, що дозволяє подавати живлення на різні навантаження по кожній фазі. Крім того, ви можете призначити різну кількість інверторів для кожної фази - наприклад, три інвертори на L1, два на L2 і один на L3. Така конфігурація дозволяє оптимально розподілити потужність і налаштувати систему для задоволення конкретних потреб в енергії на кожній фазі.
Переваги трифазної системи зі змінним розподілом потужності
Можливість гнучко розподіляти потужність між різними фазами є значною перевагою. Це дозволяє підібрати джерело живлення відповідно до фактичних вимог навантаження в конкретному середовищі, уникаючи проблем з незбалансованим фазовим навантаженням. Така гнучкість максимізує використання наявних енергоресурсів і забезпечує стабільність системи, навіть при різній потребі в потужності між фазами.
Пріоритети зарядного пристрою та вихідного джерела
Вибір правильного пріоритету джерела заряджання та вихідної потужності в інверторах ORVALDI дозволяє користувачам оптимізувати енергоефективність, заощадження коштів та надійність залежно від їхніх потреб. Кожен режим має свої переваги, які відповідають різним налаштуванням та уподобанням.
Пріоритет сонячної енергії (SBU)
- Як це працює: У цьому режимі пріоритет віддається заряджанню акумуляторів від сонячних панелей. Електромережа використовується лише тоді, коли сонячної енергії недостатньо, що забезпечує максимальне використання відновлюваної енергії.
- Переваги: Ідеально підходить для економії коштів і підтримки сталого розвитку, зменшує залежність від традиційних джерел енергії та знижує рахунки за електроенергію. Це чудовий спосіб зменшити вуглецевий слід.
- Для кого підходить?: Ідеально для осіб та бізнесів з розвиненими сонячними системами, які хочуть максимально використовувати сонячну енергію та віддавати пріоритет відновлюваним джерелам енергії.
Пріоритет електромережі (USB)
- Як це працює: У цьому режимі електромережа є основним джерелом для заряджання акумуляторів. Сонячна енергія використовується другорядно, що забезпечує надійність системи навіть за несприятливих погодних умов.
- Переваги: Гарантує безперервне постачання енергії, надаючи пріоритет електромережі, коли сонячна енергія обмежена. Це забезпечує стабільність роботи системи без збоїв.
- Для кого підходить?: Найкраще підходить для користувачів у районах з обмеженим доступом до сонячної енергії або для тих, хто цінує надійність та потребує стабільного постачання енергії 24/7.
Сонячна енергія та електромережа (SUB)
- Як це працює: Цей збалансований підхід використовує заряджання акумуляторів як від сонячної енергії, так і від електромережі одночасно. Це забезпечує швидке заряджання батарей і енергоефективність.
- Переваги: Комбінація сонячної та електричної енергії забезпечує гнучкість для оптимізації швидкості заряджання та використання енергії, підвищуючи надійність та економічну ефективність.
- Для кого підходить?: Підходить для тих, хто шукає найшвидший час заряджання акумуляторів, при цьому отримуючи вигоди від використання відновлюваної енергії.
Лише сонячна енергія
- Як це працює: У цьому режимі заряд акумуляторів здійснюється виключно за рахунок сонячної енергії, з мінімальним використанням електромережі.
- Переваги: Максимальне використання сонячної енергії дозволяє досягти енергетичної автономності та значно зменшити залежність від електромережі, що призводить до зниження витрат на енергію.
- Для кого підходить?: Ідеально для користувачів, які прагнуть повної енергетичної незалежності та мають намір мінімізувати використання електромережі наскільки це можливо.
Тип батареї
Тип батареї: Пристосований до ваших потреб
- AGM (за замовчуванням): Цей тип акумуляторів ідеально підходить для користувачів, які шукають надійне рішення, що не потребує обслуговування і має тривалий термін служби. Батареї AGM забезпечують високу ефективність при низьких витратах на обслуговування.
- FLD (заливний свинцево-кислотний): Акумулятори FLD - це традиційні свинцево-кислотні батареї з рідким електролітом. Вони характеризуються меншими початковими витратами і широко використовуються в різних сферах застосування. Це чудовий варіант для тих, хто потребує перевіреного та економічно ефективного рішення, але готовий виконувати регулярне обслуговування, наприклад, доливати дистильовану воду.
- Користувацькі: Для більш просунутих користувачів, які хочуть мати повний контроль над своєю системою, опція, що визначається користувачем, дозволяє точно налаштувати зарядну напругу і пороги відключення постійного струму. Ця опція ідеально підходить для індивідуальних налаштувань для спеціалізованих типів акумуляторів, наприклад, літій-іонних.
ТЕХНІЧНІ ДАНІ:
| Специфікація | ORVALDI KS1K+ | ORVALDI KS3K+ | ORVALDI MKS5K easy | ORVALDI MKS5K+ | ORVALDI MVII5K |
| Специфікації режиму мережі | |||||
| Форма вхідного сигналу | Сінусоіда | Синусоїда (мережа або генератор) | Сінусоіда | ||
| Номінальна вхідна напруга | 230 Vac | ||||
| Рівень вхідної напруги для режиму роботи від акумулятора (низький/високий)* | <170 Vac ± 7 В | <170 Vac ± 7 В | <170 Vac ± 7 В (UPS) / ≧280 Vac ± 7 В | <170 Vac ± 7 В (UPS) / ≧280 Vac ± 7 В | <170 Vac±7 В (ДБЖ) |
| Рівень напруги для повернення в режим мережі (низький/високий)* | ≧180Vac±7В | ≧180Vac±7В | ≧180 Vac ± 7 В (ДБЖ) / <270 Vac ± 7 В | ≧180 Vac ± 7 В (ДБЖ) / <270 Vac ± 7 В | ≧180 Vac ± 7 В (ДБЖ) |
| Максимальна вхідна напруга | 300 Vac | ||||
| Номінальна вхідна частота | 50 Гц / 60 Гц (авто) | ||||
| Рівень частоти для режиму батареї (низький/високий)* | <40±1 Гц | <40±1 Гц / ≧65±1 Гц | <40±1 Гц / ≧65±1 Гц | ≧280 Vac ± 7 В | |
| Рівень частоти для повернення в режим сітки (низький/високий)* | ≧42±1 Гц | ≧42±1 Гц / <63±1 Гц | ≧42±1 Гц / <63±1 Гц | <270 Vac ± 7 В | |
| Захист від короткого замикання | Запобіжник | ||||
| Ефективність | >95% (резистивне навантаження, повністю заряджені батареї) | ||||
| Час перемикання | 10 мс типово | ||||
| Характеристики режиму роботи від батареї | |||||
| Вихідна потужність | 1KVA/1KW | 3KVA/3KW | 5KVA/5KW | ||
| Форма вихідної напруги | Чиста блакитна хвиля | ||||
| Значення вихідної напруги | 230 Vac ± 5% | ||||
| Вихідна частота | 50 Гц | ||||
| Ефективність в режимі батареї | 90% | 93% | |||
| Захист від перевантаження | 5s ≥150% Pmax; 10 с 110%~150% Pмакс | ||||
| Напруга ланцюга постійного струму | 12 Vdc | 24 Vdc | 48 Vdc | ||
| Мінімальна напруга постійного струму для холодного запуску | 11,5 Vdc | 23,0 Vdc | 46,0 Vdc | ||
| Низька напруга батареї (навантаження < 20%) | 11,0 Vdc | 22,0 Vdc | 44,0 Vdc | ||
| Низька напруга батареї (20% ≤ навантаження < 50%) | 10,7 Vdc | 21,4 Vdc | 42,8 Vdc | ||
| Низька напруга батареї (навантаження ≥ 50%) | 10,1 Vdc | 20,2 Vdc | 40,4 Vdc | ||
| Сигналізація низької напруги (навантаження < 20%) | 11,5 Vdc | 23,0 Vdc | 46,0 Vdc | ||
| Сигналізація низької напруги (20% ≤ навантаження < 50%) | 11,2 Vdc | 22,4 Vdc | 44,8 Vdc | ||
| Сигналізація низької напруги (навантаження ≥ 50%) | 10,6 Vdc | 21,2 Vdc | 42,4 Vdc | ||
| Напруга відключення (навантаження < 20%) | 10,5 Vdc | 21,0 Vdc | 42,0 Vdc | ||
| Напруга відключення (20% ≤ навантаження <50%) | 10,2 Vdc | 20,4 Vdc | 40,8 Vdc | ||
| Напруга відключення (навантаження ≥ 50%) | 9,6 Vdc | 19,2 Vdc | 38,4 Vdc | ||
| Сигналізація високої напруги батареї | 14 Vdc | 29 Vdc | 58 Vdc | ||
| Верхня напруга відключення зарядного пристрою | 16 Vdc | 33 Vdc | 60 Vdc | ||
| Споживана потужність (самостійне використання) | <15 Вт | <20 Вт | <20 Вт | ||
| Енергоспоживання (Енергозберігаючий режим) | <5 Вт | <10 Вт | <10 Вт | ||
| Технічні характеристики зарядного пристрою | |||||
| Алгоритм зарядки | 3-х етапний | ||||
| Максимальний зарядний струм (режим мережі) | 10/20А | 10/25A (VI/P=230Vac) | 20/30A (VI/P=230Vac) | ||
| Плаваюча зарядна напруга | 13,5 Vdc | 27 Vdc | 54 Vdc | ||
| Максимальний зарядний струм (режим сонячної енергії) | 50А | 60А (3кВт) | |||
| Напруга ланцюга постійного струму (сонячна) | 12 Vdc | 24 Vdc | 48 Vdc | ||
| Максимальна напруга сонячної панелі | 55 Vdc | 80 Vdc | 145 Vdc | 500 Vdc | |
| Енергоспоживання (режим очікування) | 1 Вт | 2 Вт | |||
* Стосується MKS5K easy та MKS5K+
